济南录波仪记录自动覆盖录波仪采用循环方式管理故障记录。故障启动后，录波仪生成一个新的记录，如果此时存储空间不足，录波仪会删除旧的一个故障记录，然后保存新记录。录波仪能够保存的记录数目，取决于故障记录的大小，而故障记录的大小由记录格式决定，请参见“故障记录格式”。7.6.记录的 保存在打开的记录列表对话框中，用户可以“ 化”需要保留的记录(F2)。 化的记录，即便是当前旧的记录，也不会被新的记录覆盖。建议将需要长期保存的记录上传至PC机，因为过多的 化记录减少了录波仪的循环存储空间。列表中用图标标明故障记录的状态：未被 化的记录。被 化的记录。7.7.打开故障记录在打开的记录列表对话框中，按“↙”键，打开选定的故障记录，进入分析画面。分析画面如下图：画面横向为时间轴，时间零点为故障启动点，故障前时间显示为负；纵向为幅值，由于各模拟量的额定值可能不同，为方便比较，纵轴采用标幺制，即为“实时值/额定值”。而光标对应处显示为有名值（实际值）。开关量从下向上依次排列，坐标系右侧的“∠xxxx”标明开关量的代号，符号“∠”的尖角位置与开关量的“断开”状态对应，高于此处的位置为“闭合”状态。模拟量曲线与光标对应值使用一致的颜色。全景框，横向为记录的时间全长，纵向为记录的小到 标幺值，显示了记录的“全景”。取景框，显示了当前画面在记录全景中的位置。按“Tab”键，切换键盘操作，共有4组操作：“放大/缩小”、“移动”、“光标1”、光标2”。7.7.1.7放大/缩小方向键 →： 放大取景框时间轴，波形横向压缩。方向键 ←： 缩小取景框时间轴，波形横向展开。方向键 ↑： 放大取景框纵轴（标幺值轴），波形纵向压缩。方向键 ↓： 缩小取景框纵轴（标幺值轴），波形纵向展开。7.7.2.移动方向键 →： 取景框右移，波形向左移动。方向键 ←： 取景框左移，波形向右移动。方向键 ↑： 取景框上移，波形向下移动。方向键 ↓： 取景框下移，波形向上移动。

便携式故障录波装置生产厂家
济南录波仪运算组合分析程序运算组合程序使用户可以对仪器的通道数据进行二次运算，运算符号包括，加，减，乘，除，积分五种，运算所得的波形还是以示波器的形式展现。运算组合设置界面如图17所示注意：运算组合，参数统计，交叉图形，频谱分析和谐波分析等功能都是针对示波器当前时间窗口的曲线进行运算组合运算后所得的数据还是以示波器形式展现，并且时间窗口的长度与原始数据一致，进行组合运算时，各运算后的通道名称可以重新定义如图17所示，当某一通道后的运算变量有一项不为0时，该通道就会被选择，如果通道全部为0则该通道不会在运算后显示。图17组合运算参数设置3.12 交叉图形程序交叉图形程序使用户可以对所采集的任意通道数据进行相关性分析，按照图18所示的设置界面，选择某一通道作为X轴，某一通道作为Y轴就可以绘制示波器当前时间窗口对应波形的关系特性曲线。例如选择同一通道作为X轴和Y轴时，此时的关系为Y=X曲线。其对应曲线为一条过0点，斜率为1的直线如图19所示图18 交叉图形工具通道选择图19 交叉图形关系曲线3.13 傅里叶分析频谱程序仪器软件系统还内置了频谱分析程序，将示波器的数据定位在某一时间窗口，点击频谱分析后，在图20参数设置界面选择要进行分析的通道，仪器会自动计算数据的傅立叶频谱，并绘制频谱曲线如图21所示。注意在进行频谱分析时请确保信号的当前时间窗口数据点数为128至2000之间，如果要分析的信号为周期信号，请确保示波器的当前时间窗口展示的是信号的完整周期

便携式故障录波装置生产厂家
济南录波仪四、参量配置录波仪配置的参量包括有24路模拟通道、24路派生量、16路开关输入量。用户可以调整这些参量的设置。录波仪本机可做部分设置，完整的设置功能需要联机后使用PC软件进行。参量配置功能由PMR.EXE的“功能菜单\参量配置”或TRIAL.EXE的“菜单\设置\参量配置”进入。在这个对话框里，对录波仪的模拟通道、派生量、开关量进行设置。4.1.模拟通道表格各栏的定义：通道：模拟通道序号。单击图标切换模拟通道的运行、禁止。运行，禁止。类型：录波仪定义了3种模拟通道类型，各自有不同的处理方法：交流通道：按均方根10ms计算一点有效值。直流通道：对采样值平均，每10ms生成一点有效值。转速通道：按信号过零点计算转速。名称：多18个汉字代号：多7个字符单位：多5个字符额定值：不能为零额定频率：对于交流通道、转速通道，输入信号的额定频率；直流通道输入0。小数位数：显示时取小数的位数。变比一次：PT、CT、分流器的一次值变比二次：PT、CT、分流器的二次值。当不需要设置变比时，将”变比一次”、”变比二次”二栏清空。对于转速信号，变比是极对数的含义。对于部分水轮机组，其转子上的测速齿 的齿数与其极对数相同，此时应将极对数输入对应的设置项。例如，某水轮机组的极对数为28，额定转速为107.1rpm，其安装于转子上的齿 的齿数也是28。此时，应将”变比一次”设为1、”变比二次”设为28，并将录波仪模块上的转速信号选择开关拨至1:1处。在运行时，仪表接收到的转速信号，是每分钟发生107.1×28 = 3000个脉冲，仪表使用极对数（28）计算：3000 / 28 = 107.1rpm，得到了机组实际的转速。设置的极对数值，不影响发电机功角的计算。对于额定转速为3000rpm的火电机组，应将”变比一次”、”变比二次”二栏清空。此页面包含采样频率的选择，程序根据此时打开的模拟通道数，自动给出了可选的 采样频率。模拟通道数与 采样频率的关系请参见第二章技术规格中”同步采样频率”的说明。请根据信号特性选择采样频率。对于发电机总启动电气试验，录波仪的基本采样频率（10KHz）可充分满足准确度、响应时间的要求。4.2.派生量类型：派生量类型，见下表名称：多18个汉字代号：多7个字符单位：多5个字符额定值：不能为零小数位数：显示时取小数的位数参量1-6：参与计算的参量，见下表设置要求：1．模拟参量，含模拟通道和派生量，名称和代号必须 。2．模拟参量额定值不能为零。3．如果设置了模拟通道变比，则变比一次、变比二次都不能为零。4．派生量的参量1-6，依据类型不同，需要正确选择。

便携式故障录波装置生产厂家

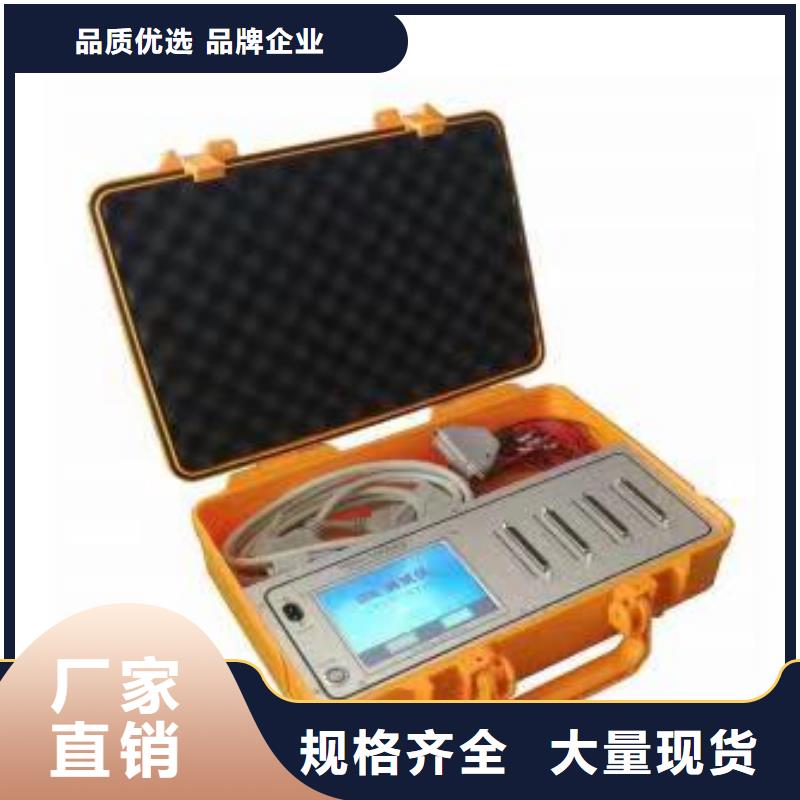

济南录波仪便携式故障录波器多功能数据监录仪是以DSP、嵌入式Qt操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储、分析功能可视化的便携式装置。 基于DSP的先进数据处理能力， 实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率， 为100K/S，可用于暂态电气信号的录制分析。 采用先进工控内核，结合嵌入式Qt操作系统，优良的跨平台特性，、可靠地实现数据高级处理、传输、存储、显示功能，使人机界面流畅完美。 TH-608CDM便携式故障录波器提供远程机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。远程机通过局域网与连接，实现远程控制、数据共享、电气试验等功能。 主要功能包括： 故障录波：按用户预先定义的故障判据，TH-608CDM便携式故障录波器实时监测被测信号，并在出现故障时，启动波形录制，同时通知远程机，录制的数据保存在 存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。 实时监测： 接入了16路开关量、32路模拟量。TH-608CDM便携式故障录波器实时计算模拟量有效值，派生量值（频率、有功、无功、零序、负序等），并可实时计算谐波、矢量图。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给远程机。 发电机总启动电气试验： 可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调节器阶跃试验、灭磁试验、零起升压试验、频率特性试验等。TH-608CDM便携式故障录波器进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。

便携式故障录波装置生产厂家
济南录波仪通道率定是指设定采样通道实测信号值和真实物理量的对应关系，选择正确的信号通道类型（电压或电流）以及设定通道采样的档位，在软件主界面点击“通道率定”按钮出现图9所示界面。 对于模拟信号采集通道CH1CH2CH3CH4…..CH12，可以选择通道信号类型，信号类型可以是电压或者电流，选定通道类型后仪器将采集点切换到对应的物理通道，如果选择电压信号则对应的电流通道信号将不会被采集，选择电流信号则对应的电压信号通道不会被采集。 如果选定的信号为电压信号还需要选择信号的量程，仪器电压通道采集分为10V/200V/400V三档。 注意：试验过程中一定要正确的选择信号的量程以免通道过电压 选定模拟通道类型以后设定两个采集点和真实物理量的对应关系，一般情况下应尽量选择传感器的零点和满量程点，传感器都是线性变换，对于电压输出型传感器，如果传感器输出电压为V1时对应的物理量为R1，输出为V2时对于的物理量为R2，V1R1V2R2和V1->R1和V2->R2的对应关系已知时，仪器会自动计算出实时采集的物理量值。例如对于导叶位移传感器，假设传感器输出为0V时对应的水力发电机调速器导叶开度为0%，10V时对应的导叶开度为，则设置CH1的率定点1为 0，0 率定点2为10，100则试验过程中仪器会自动显示真实的导叶开度百分数值。 用户也可以选择对指定的通道进行自动率定，选择自动率定后出现图10所示画面 在此窗口点击启动后，仪器自动采集当前通道的电压值显示在通道数值项，用户只需要在待校验的率定点输入对应的物理量值即可，当两个率定点都获得数值后，当前通道校验完成。如果在点击启动前选择了交流有效值，则率定点的通道数值项将显示信号的交流有效值否则显示直流平均值。

便携式故障录波装置生产厂家
济南录波仪软件构成录波仪 PC软件，通过串行口或局域网连接录波仪仪器。PC软件包括以下程序：在线监测(PMR.EXE)：实时与录波仪通讯，显示模拟量有效值、开关量状态、故障记录状态。上传录波仪各种记录文件到本地硬盘。PMR.EXE可以完成录波仪全部的参数设置功能。虽然录波仪可以完成一部分设置功能，但是一些复杂的或需要汉字的输入的项目需要使用软件包进行，例如：通道类型、通道名称、代号、额定频率等。数据分析(WS.EXE)：PC机有更好的人机操作环境，可以使用WS.EXE对包括故障记录在内的各种记录文件作更详尽的分析，并且可以输出打印。电气试验(TRIAL.EXE)：包含多项电气试验功能，可完成发电机总启动电气试验，例如发电机空载、短路、励磁调节器特性、同期试验、甩负荷试验等。此外还包含转子交流阻抗试验、定子铁心磁化试验、进相试验等试验功能。程序的曲线类试验、波形类试验功能用途广泛，可满足多种动态过程记录要求。程序也包含几种实时监测功能，如实时值列表、谐波分析、矢量图等。电气试验程序需要用网络线连接录波仪。如果录波仪当前的采样频率为100kHz，则在与“电气试验”联机后，录波仪禁止了“实时波形”功能。

便携式故障录波装置生产厂家
济南录波仪毫伏量通道只能接入分流器输出的毫伏电压信号（0-75mV），如果接线错误，可能会导致该通道损坏。3.4.转速信号通道转速信号通道面板示意图录波仪可以测量3种转速信号：1.1 : 1信号即发电机转子每旋转一周发生一个脉冲信号。例如，在轴上刷一条反光漆，使用光电传感器发生的信号。此时应将面板上的拨动开关拨至1：1处，并通过调节偏置旋钮，使得脉冲信号基本达到正负对称。传感器发生的脉冲信号可以使用示波器观察，也可以将其并联至录波仪的DC±300V，用”实时波形”功能观察。例如，观察到脉冲信号Vpp为1-5V，则应将偏置旋钮调至2-3V位置，使得脉冲信号产生有效的过零点。2.1：60信号这种信号来自60齿的齿 ，发电机转子每旋转一周发出60个信号。对应的，使用的一般是铁磁类型的传感器，发生的是正弦电压信号。此时偏置旋钮应该置于0位。3.脉冲数等于极对数转子上的测速齿 的齿数与机组的极对数相同，这种情况一般出现在水轮机组上。此时应将面板上的拨动开关拨至1：1处，并在参量配置中设置极对数，详见4.1模拟通道。 偏置旋钮应根据转速传感器的类型和信号的形态做具体的调节。使用录波仪的”实时波形”观察到的转速通道的波形，不是转速传感器发生的信号，而是经过录波仪处理后得到的锯齿波。如果转速信号正常，且配置正确，应生成稳定的锯齿波，并且转速值、发电机功角值正常。转速信号的Vpp高于1.0V，且有稳定的过零点，即可正常测量。

便携式故障录波装置生产厂家
济南录波仪通道率定是指设定采样通道实测信号值和真实物理量的对应关系，选择正确的信号通道类型（电压或电流）以及设定通道采样的档位，在软件主界面点击“通道率定”按钮出现图9所示界面。 对于模拟信号采集通道CH1CH2CH3CH4…..CH12，可以选择通道信号类型，信号类型可以是电压或者电流，选定通道类型后仪器将采集点切换到对应的物理通道，如果选择电压信号则对应的电流通道信号将不会被采集，选择电流信号则对应的电压信号通道不会被采集。 如果选定的信号为电压信号还需要选择信号的量程，仪器电压通道采集分为10V/200V/400V三档。 注意：试验过程中一定要正确的选择信号的量程以免通道过电压 选定模拟通道类型以后设定两个采集点和真实物理量的对应关系，一般情况下应尽量选择传感器的零点和满量程点，传感器都是线性变换，对于电压输出型传感器，如果传感器输出电压为V1时对应的物理量为R1，输出为V2时对于的物理量为R2，V1R1V2R2和V1->R1和V2->R2的对应关系已知时，仪器会自动计算出实时采集的物理量值。例如对于导叶位移传感器，假设传感器输出为0V时对应的水力发电机调速器导叶开度为0%，10V时对应的导叶开度为，则设置CH1的率定点1为 0，0 率定点2为10，100则试验过程中仪器会自动显示真实的导叶开度百分数值。 用户也可以选择对指定的通道进行自动率定，选择自动率定后出现图10所示画面 在此窗口点击启动后，仪器自动采集当前通道的电压值显示在通道数值项，用户只需要在待校验的率定点输入对应的物理量值即可，当两个率定点都获得数值后，当前通道校验完成。如果在点击启动前选择了交流有效值，则率定点的通道数值项将显示信号的交流有效值否则显示直流平均值。
